IoT、スマートロジスティクス、サプライチェーン管理などの業界が繁栄するにつれて、RFIDタグの需要は指数関数的に急増しています。アンテナはRFIDタグの重要なコンポーネントであるため、その製造は機会と課題に満ちた分野になりました。 PCB製造、インクジェット印刷、および4つの従来の印刷技術（リソグラフィ、グラビア、フレキシュグラフィ、スクリーン印刷）はすべて、この非常に競争の激しい市場で優位を争っています。
競争：PCB、インクジェット、および従来の印刷技術
1. PCBエッチングテクノロジー
RFIDタグアンテナを製造するための従来の方法として、PCBエッチングは、高精度、低抵抗、優れた耐久性、安定した信号性能で際立っています。 13.56 MHzおよびUHF周波数で動作するRFIDタグで主に使用されています。
PCBエッチングプロセスには、いくつかのステップが含まれます。剛性または柔軟な銅/アルミニウム型ラミネート→光感電抗腐食インクのスクリーン印刷
その利点にもかかわらず、この方法は、高コスト、複数の複雑なステップ、生産効率の低下、環境への懸念により、制限に直面しています。環境に優しい効率的なソリューションに向けた業界の動向として、PCBエッチングの実行可能性は精査されています。
PCBエッチングUHF 915 MHz RFIDチップ
2. インクジェット印刷技術
インクジェット印刷は有望な技術として浮上しており、プレートのない非接触印刷機能を提供しています。その基本原理では、コンピューターが指示する指定された位置で導電性インクを基板にスプレーすることを含み、目的のパターンを顕著な柔軟性で形成します。従来のプレートベースの印刷方法とは異なり、インクジェット印刷では、プロセス中に基板との直接接触を必要としません。
ただし、0.1〜5μmの単一パス層の厚さは、RFIDアンテナの電気性能要件を満たすことに関する懸念を高めます。さらに、厚さを増加させるために印刷を繰り返すと、エッジのシャープネスと滑らかさを維持する際の課題につながり、高需要のシナリオでの適用性をさらに制限します。

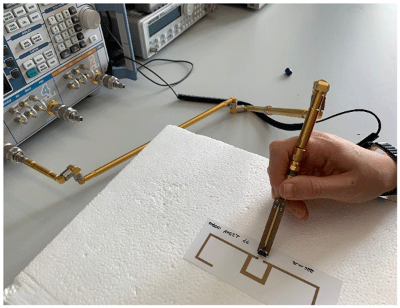

インクジェット印刷RFIDタグ
3. 従来の印刷技術：スクリーン印刷の台頭
従来の印刷方法の中で、リソグラフィー、グラビア、およびフレックス造影はしばしばアンテナ製造に適した候補と見なされますが、スクリーン印刷は、そのような正確な作業では「粗野」として頻繁に却下されます。驚くべきことに、大幅な層の厚さ、操作のシンプルさ、費用対効果を達成する能力のおかげで、スクリーン印刷が支配的な方法として浮上しています。
RFIDアンテナの主な機能は、電磁波に電磁波に変換することにより、RF信号を送信または受信することです。これには、最適な電気性能を確保するために、特定の層の厚さに達するために印刷された導電性材料が必要です。 1回のパスで6〜300μmの範囲のレイヤーを堆積することができるスクリーン印刷は、他の方法を上回っています。リソグラフィー、グラビア、およびフレックスグラフィーは、追加の電気めっきを通じて同様の厚さを達成できますが、関連する環境への影響、複雑さ、高コストにより、スクリーン印刷により、より実用的で持続可能な選択が可能になります。

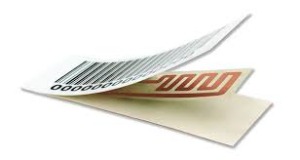

スクリーン印刷RFIDタグ
比較データ： コマーシャル 印刷技術と層の厚さ
| 印刷方法 | インク粘度（CP） | シングルパス層の厚さ（μm） | 最小印刷可能なサイズ（μm） | 印刷速度（m²/s） |
| インクジェット印刷 | 5-20 | 0.05-1 | > 20 | ≤0.5 |
| エアロゾルジェット印刷 | 1-1000 | 0.1-5 | > 8 | ≤0.01 |
| スクリーン印刷 | 500-10000 | ≤100 | > 50 | 0.1-10 |
| グラビア印刷 | 50-500 | 0.8-8 | > 20 | 3-60 |
| フレックスグラフィー | 50-200 | 0.8-2.5 | > 50 | 3-30 |
| 活版印刷 | 50000-150000 | 0.5-1.5 | > 50 | 0.5-2 |
| リソグラフィ | 40000-100000 | 0.5-1.5 | > 20 | 3-30 |
| グラビアオフセット印刷 | > 50 | 0.5-6 | > 20 | 0.1-30 |
| 印刷方法 | 堆積層の厚さ（μm） | 総層の厚さ（μm） |
| リソグラフィ | 0.7-1.2 | 1.0-2.0 |
| 活版印刷 | 1.0 | 1.0-6.0 |
| グラビア印刷 | 2.8-15 | 9.0-15 |
| フレックスグラフィー | 3.0-5.0 | |
| スクリーン印刷 | 6.0-300 | 6.0-300 |
実証済みの成功：動作中のスクリーン印刷
Changzhou Juist Screen Printing Machinery Co.、Ltd。は、高精度印刷機器開発の最前線にあります。 2015年、同社は完全に自動化されたロールツーロールスクリーン印刷機を導入しました。これは、高精度の薄膜印刷と柔軟な回路アプリケーションに最適な標準化された製品に進化しました。その優れたパフォーマンスと信頼性により、クライアントは費用対効果が高く効率的なRFIDアンテナ製造を達成できるようになりました。

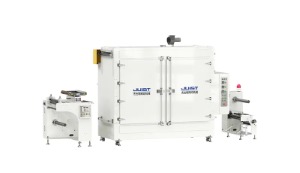

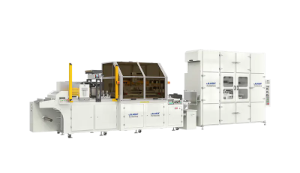

CCDロールツーロールスクリーン印刷機 フィルムシュリンクマシン
先を見据えて、マーケットリーダーとしてのスクリーン印刷
環境規制が厳しくなり、効率的な生産の需要が高まるにつれて、スクリーン印刷はRFIDアンテナ製造における好ましい技術としての地位を固めています。長さのジェスチャーは、革新に引き続き焦点を当て、RFID業界を新たな高みに導くための高度で効率的な印刷ソリューションを提供し続けます。
技術の進歩は、業界の基準を再定義するだけでなく、サプライチェーン全体を高めると考えています。スクリーン印刷の台頭はほんの始まりに過ぎません！
RFIDスクリーン印刷機の詳細については、Juistのプロのチームにお気軽にお問い合わせください。 sales@juistmac.com
